Cod. Inerno 008675

DESCRIÇÃO

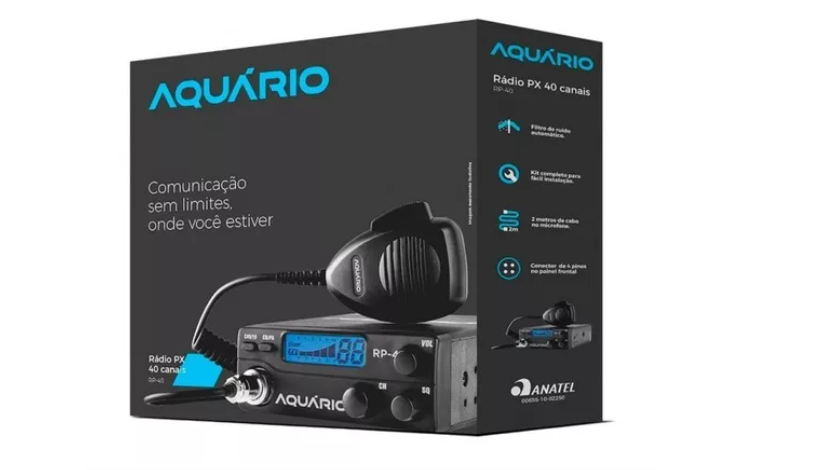

Rádio PX 40 Canais Homologado Anatel
Aqui você pode comprar o seu Rádio PX com 40 canais direto da fábrica, com total segurança e garantia de um ano contra defeitos de fabricação.
O Rádio PX é um equipamento de radiocomunicação para usar em caminhões, carros oficiais, aventureiros off-road ou nas próprias caminhonetes e veículos do dia a dia!
Também é conhecido como rádio cidadão e pode ser utilizado em locais de difícil acesso, ou distantes da cidade como meio de comunicação, servindo de aparelho base.
Possui diversas funcionalidades e características, perfeito pra quem precisa de uma comunicação de qualidade com total praticidade no dia a dia.
Esse modelo é usado para transmissão e recepção na faixa cidadão (11m). Projetado para instalações móveis, com excelente desempenho, podendo ser usado também como rádio base. Com design compacto, o equipamento ocupa pouco espaço, apresenta display digital e acompanha cabo de alimentação para engate rápido e suporte PTT.
Possui botões frontais pra acessar suas funções e configurações, simples para que qualquer pessoa consiga usar o Rádio sem maiores dificuldades!

Funcionamento de cada botão e conector:
1- Botão Canal 9 / 19 / Normal;
2- Botão CB / PA;
3- Indicador TX;
4- Medidos de Sinal / Potencia;
5- Indicador de Canal.
6- Botão On-Off / Volume;
7- Conector Microfone 4 pinos;
8- Seletor de Canal;
9- Squelch;
10- Anúncio Público;
11- Alto-falante Externo;
12- Conector da Antena;
13- Alimentação.

Modelos de Antenas compatíveis:
Pode ser combinado com todos modelos de Antenas PX (Antenas VHF não), desde as maiores Maria Mole/Marinox, até as menores bobinadas.
As Antenas Prolongadas são um excelente acessório para conseguir acessar as frequências mais baixas sem cortar sua Antena!

Este modelo de Rádio sai de fábrica com uma distância máxima de 30 Km para conversação entre 2 pontos, dependendo ainda da diferença de relevo entre eles e condições de tempo no momento.
O link para acessar o manual do produto está nas especificações, pra quaisquer dúvidas você pode encontrar tudo lá também!
Desde os Mapas de Captação para fazer a instalação da Antena, instruções para ligar a energia, todas suas funcionalidades, fatores de interferência e ruídos e até os modelos mais recomendados de Antenas para montar o seu conjunto completo de Radiocomunicação!

ESPECIFICAÇÕES:
CÓDIGO DO PRODUTO
RP-40
QUANTIDADE DE CANAIS
40 Canais
FAIXAS DE FREQUÊNCIA
"Canal 1: 26,955 MHz - Canal 40: 27,405 MHz"
CONTROLE DE FREQUÊNCIA
Sintetizador (PLL)
TEMPERATURA DE OPERAÇÃO
-30°C até +50°C
PASSOS DE FREQUÊNCIA
10 Hz, 100 Hz, 1 KHz e 10 KHz
TOLERÂNCIA DE FREQUÊNCIA
0,005%
ESTABILIDADE DE FREQUÊNCIA
0,001%
MICROFONE
Microfone PTT Estático de Eletreto com conector 4 pinos
TENSÃO ALIMENTAÇÃO
13,8 VDC nominal (carcaça aterrada)
CONSUMO DE CORRENTE
Transmissão AM: 1.5A (máximo). Recepção: Squelched 1.0A (máximo), 115 mA
CONECTOR DE ANTENA
UHF fêmea
SEMICONDUTORES
22 transistores, 17 diodos, 3 circuitos integrados, 3 LEDs
MEDIDOR S-METER
Indica a potência de transmissão relativa e a intensidade do sinal recebido
POTÊNCIA DE SAÍDA
4W
MODULAÇÃO
AM classe B
DISTORÇÃO DE INTERMODULAÇÃO
< 10% em 3 watts em 1000 Hz
SUPRESSÃO DE PORTADORA EM SSB
55dB
BANDA LATERAL INDESEJÁVEL
50dB
RESPOSTA DE FREQUÊNCIA
300 - 3000 Hz
IMPEDÂNCIA DE SAÍDA
50 Ohms desbalanceado
SENSIBILIDADE
< 1 µV para 10 dB (S+N) / N
REJEIÇÃO DE IMAGEM
Superior a 65dB
FREQUÊNCIA INTERMEDIÁRIA (IF)
Dupla conversão: primeiro 10,695 MHz / segundo 455 KHz
FREQUÊNCIA
26,955 a 27,405MHz
PROTEÇÃO DE SAÍDA
Transistores da saída de energia protegidos contra descasamento até 20:1 Receptor
REJEIÇÃO DE CANAL ADJACENTE
50 dB tipicamente
CONTROLE DE GANHO RF
Variação < 10 dB na saída de áudio para entradas entre 10 até 50,000 µV
CONTROLE DE GANHO AUTOMÁTICO (AGC)
Variação < 10 dB na saída de áudio para entradas entre 10 até 50,000 µV
SELETIVIDADE
6 dB tipicamente
SQUELCH
Patamar < 1 µV (Micro Volt)
ANL
Adicionado via chave no painel frontal
NOISE BLANKER
Tipo RF, eficiente em AM/FM e SSB
POTÊNCIA DE ÁUDIO
3W
ALTO FALANTE EMBUTIDO
16 Ohms, redondo
SAÍDA ALTO FALANTE EXTERNO (NÃO FORNECIDO)
8 Ohms: desliga alto falante interno quando conectado
ALTO FALANTE EXTERNO P/ PA
8 Ohms (deve ser conectado ao jack PA situado atrás do rádio)
SELETOR DE BANDA
A, B, C, D, E, F
RECEPÇÃO
0.6A
AM
1.0 µV para 10dB (S+N)/ N FM: 1,0mV para 20dB (S+N)/N
SSB
6dB @ 2.1KHz, 60dB @ 3.3KHz
PESO DO PRODUTO
875g
DIMENSÃO DO PRODUTO
115 x 45 x 195 (mm)
CÓDIGO DE HOMOLOGAÇÃO ANATEL
00655-10-02250

MANUAL
